Канализационная насосная станция

КНС предназначена для приема и перекачивания хозяйственно-бытовых, ливневых или сточных вод и транспортирования их с помощью погружных насосных агрегатов до канализационно-очистных сооружений.

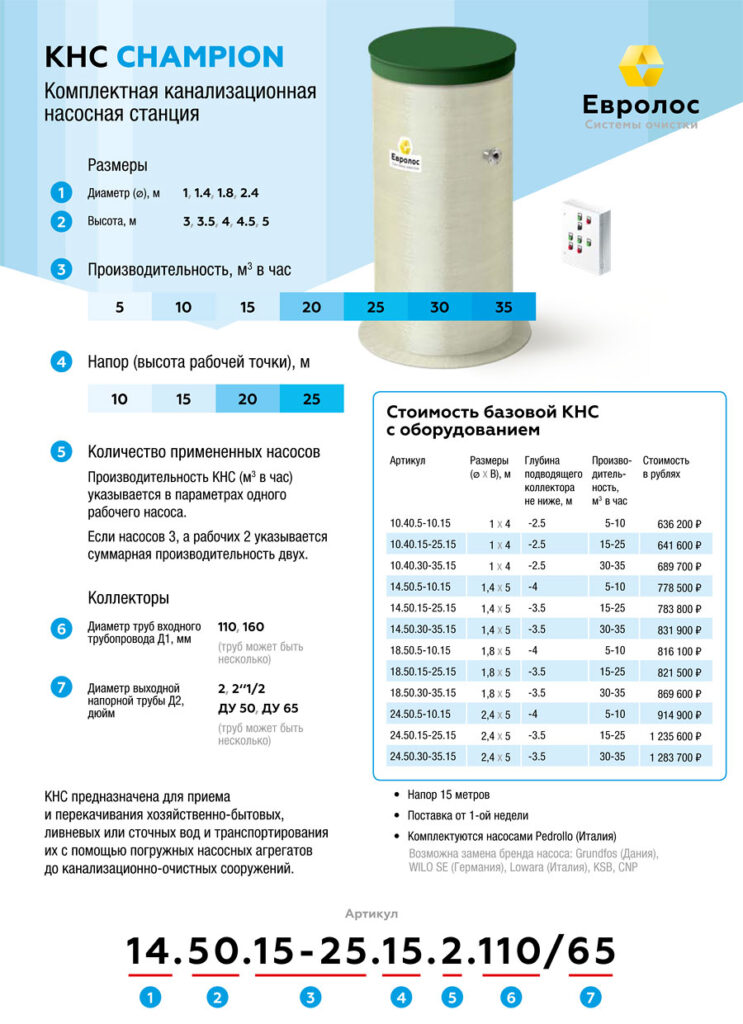

Буклет ПДФ
  • Поставка типовых КНС со склада производства — 1 неделя.
  • Напор (высота рабочей точки) — 15 метров.
  • Комплектуются насосами Pedrollo (Италия).
  • В базовой комплектации 2 насоса, 1 рабочий + 1 резерв. Производительность указана параметром одного рабочего насоса (если насосов 3, а рабочих 2 указывается суммарная производительность двух).
  • В базовой комплектации может быть ДУ выходной напорной трубы 50 или 65 мм. ДУ 80/100/125 по запросу.
АртикулРазмеры:
диаметр и высота
Глубина подводящего коллектора не ниже, мПроизв-ть КНС,
м3 в час
КНС 10.40.5-10.15⌀1×4м-2.55-10
КНС 10.40.15-25.15⌀1×4м-2.515-25
КНС 10.40.30-35.15⌀1×4м-2.530-35
КНС 14.50.5-10.15⌀1.4×5м-45-10
КНС 14.50.15-25.15⌀1.4×5м-3.515-25
КНС 14.50.30-35.15⌀1.4×5м-3.530-35
КНС 18.50.5-10.15⌀1.8×5м-45-10
КНС 18.50.15-25.15⌀1.8×5м-3.515-25
КНС 18.50.30-35.15⌀1.8×5м-3.530-35
КНС 24.50.5-10.15⌀2.4×5м-45-10
КНС 24.50.15-25.15⌀2.4×5м-3.515-25
КНС 24.50.30-35.15⌀2.4×5м-3.530-35

Производство КНС из стеклопластика

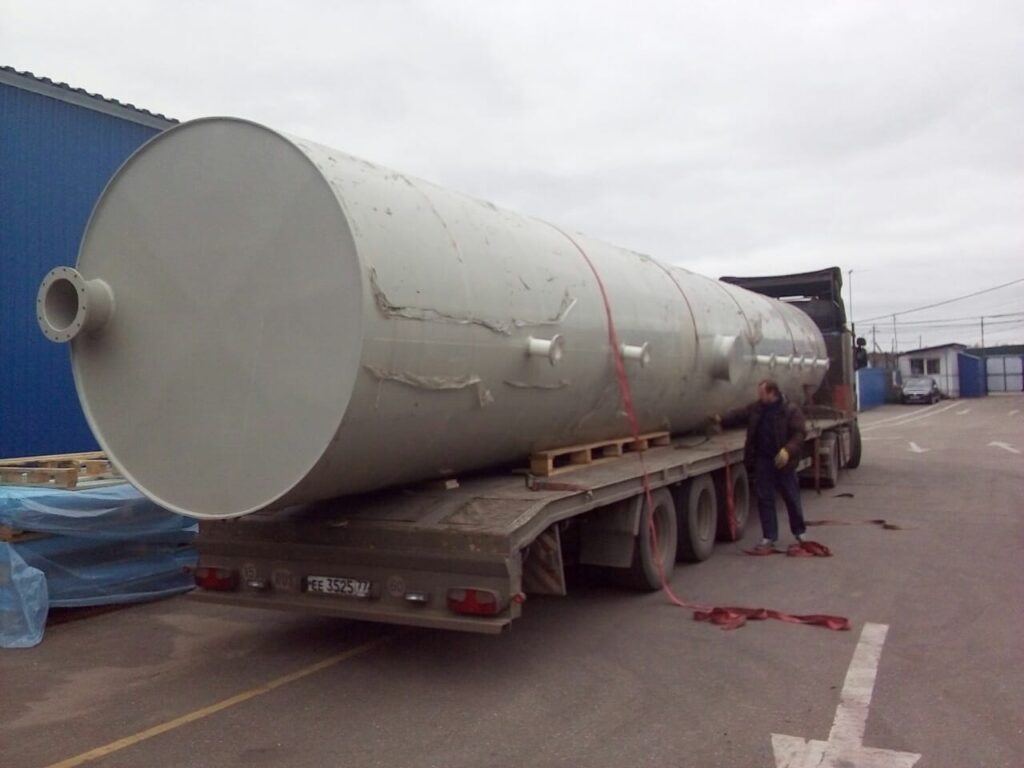

Подбор КНС по характеристикам и габаритам варьируются задачами, стоящими перед проектом. Евролос производит насосные станции диаметром от 1 до 2.4 метра и длиной от 3 до 13.5 метров, вертикального или горизонтального исполнения либо со сдвоенным корпусом.

Производительностью от 5 до 35 м3 в час и напором (высота рабочей точки) от 10 до 25 метров.

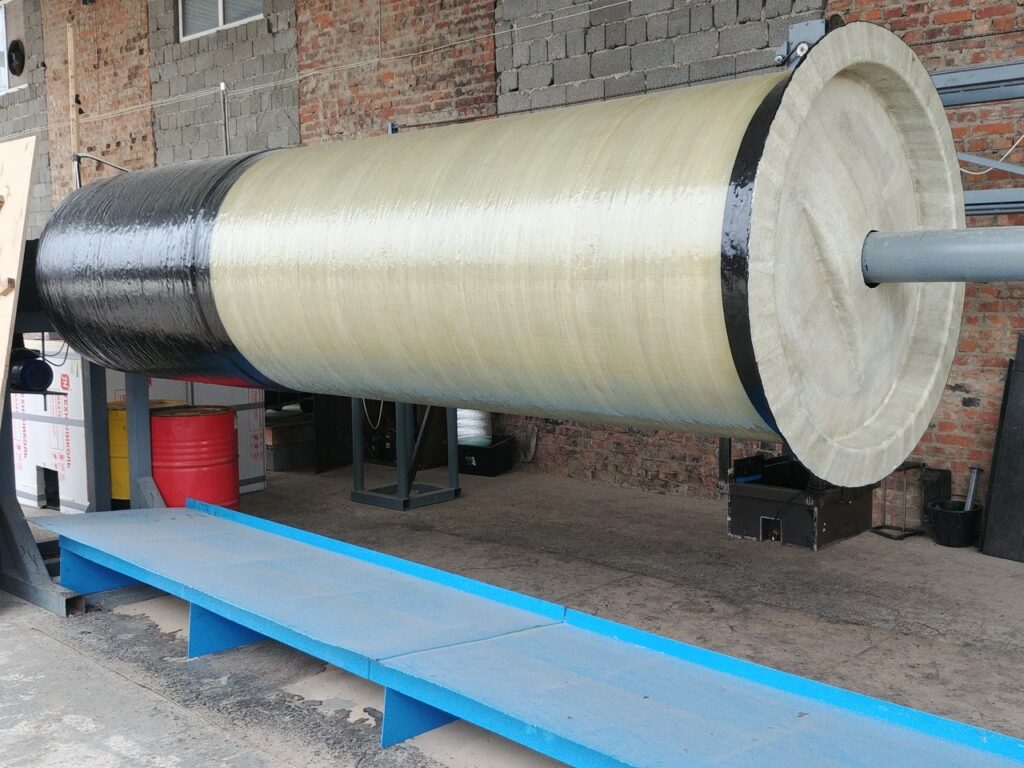

Реализуем задачи при помощи емкостей из стеклопластика, изготовленного методом машинной стеклонамотки, нержавеющей стали или монолитного полипропилена, поставкой от 1-ой недели.

КНС Евролос Чемпион — поставляется комплектованной от производителя. Оборудование обвязано по трубопроводам из нержавеющей стали, оснащено поплавковыми датчиками уровня, оборудовано одним или двумя насосами ведущих брендов: Pedrollo (Италия), Grundfos (Дания), WILO SE (Германия), Lowara (Италия), KSB, CNP. Насосное оборудование подбираем под конкретные требования заказчика.

КНС из полипропилена

Не всегда типовая КНС способна в полном объеме справиться с решением задач заказчика. В таких случаях необходим расчёт и проектировка КНС под заказ.

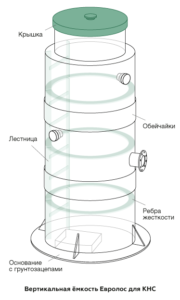

Конструктивно, КНС представляют собой емкость цилиндрической формы, горизонтального или вертикального исполнения, внутри которой размещается все необходимое оборудование: насосы, трубопроводы, арматура, датчики. Для управления станция оснащается шкафом с автоматикой.

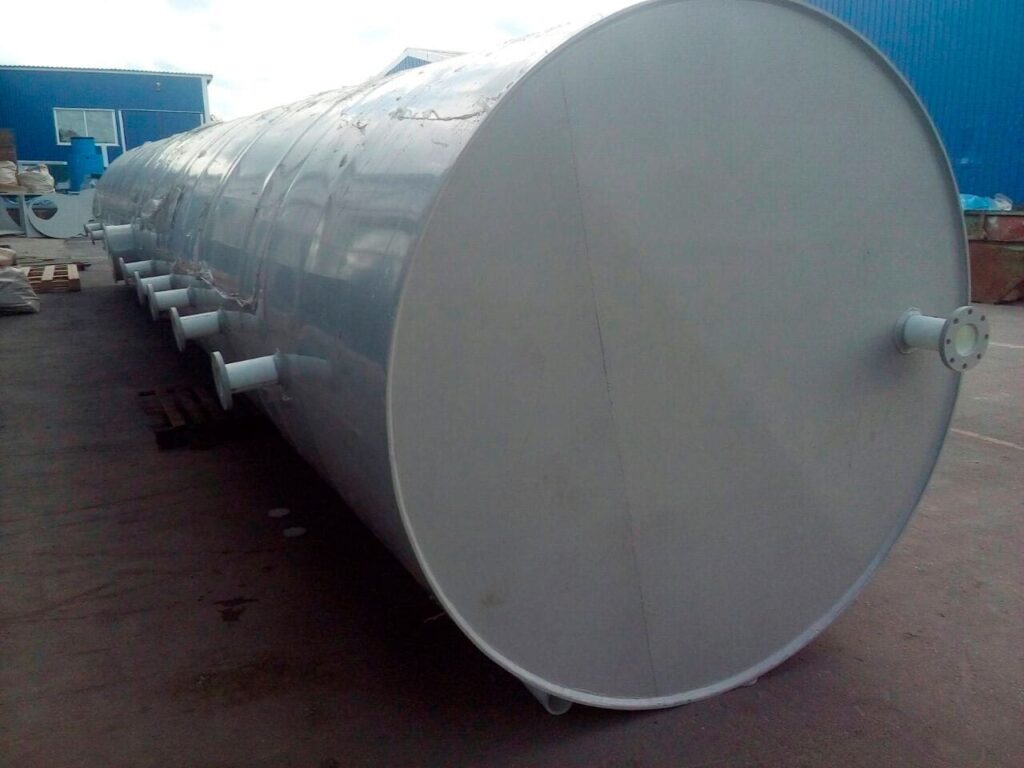

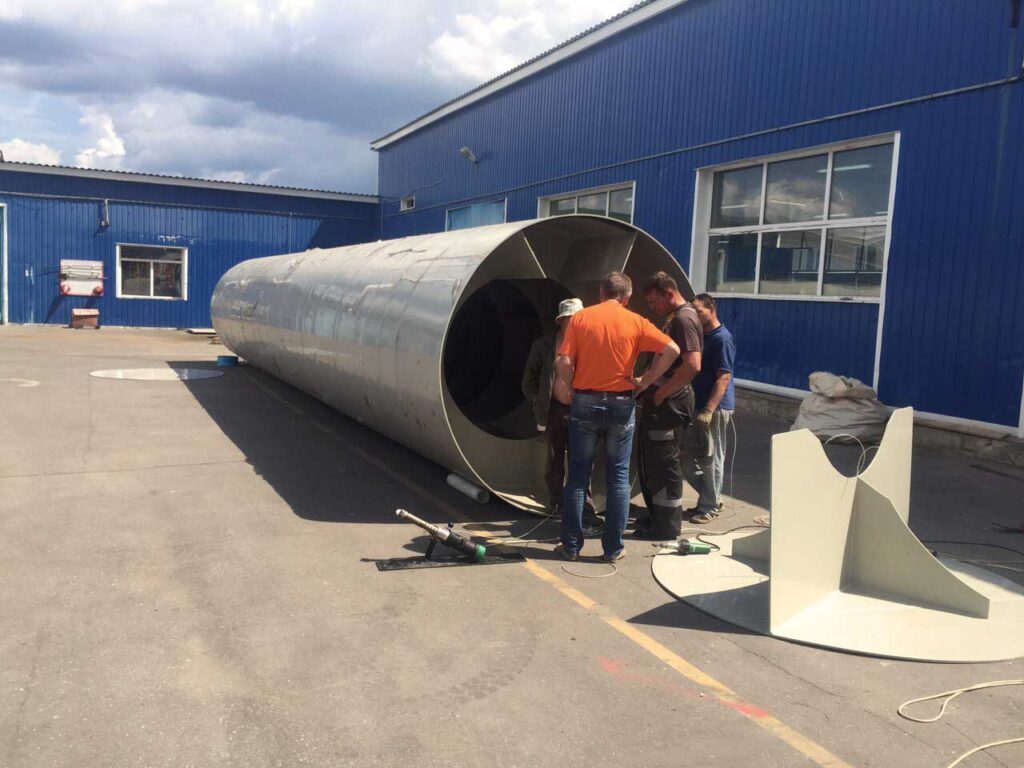

Компания Евролос производит пластиковые емкости для канализации из монолитного листового полипропилена по индивидуальному проекту. Сварка осуществляется на автоматических станках, а также с помощью профессионального ручного оборудования Liester (Швейцария). Современное оборудование позволяет получать швы высокого качества, гарантировать прочность сварных соединений и абсолютную герметичность всей емкости.

Внедрение пластиковых емкостей для КНС позволило отказаться от габаритных бетонных сооружений. Для сравнения, полипропиленовая насосная станция КНС, при сходной производительности, имеет меньший диаметр по сравнению с традиционными емкостями из железобетонных колец.

Типовые КНС

В зависимости от назначения и решаемых задач, выделяют следующие виды канализационных насосных станций:

  • Дренажные. Используются в дренажных системах для отвода излишних грунтовых вод на участке.
  • Ливневые. Входят в системы ливневой канализации и служат для отвода дождевых и талых вод.
  • Сточные.Предназначены для отвода бытовых и черных сточных вод.
  • Производственные. Устанавливаются на промышленных объектах для транспортировки к очистным сооружениям высокозагрязненых промышленных стоков.

Сточные воды поступают в КНС по подводящему трубопроводу. Их дальнейшая перекачка и транспортировка обеспечиваются насосами, установленными в нижней части станции. Количество и производительность насосов рассчитывается индивидуально. В типовых проектах, как правило, применяются основные и резервный погружные насосы с необходимой мощностью. Трубопроводы имеют обратные клапаны для того, чтобы стоки не могли попасть обратно в насос. Транспортировка стоков осуществляется по отводящему трубопроводу.
